本文主要分为以下5个部分
part 1主机动画
part2 各种泵的原理图
part3 各种回路控制原理图
part4 各种阀门原理图
part5 各种辅机原理图
（温馨提示：点击右上角收藏，不懂就来翻翻看）
动画讲解的是火力发电厂如何操作的，视频从最基础的朗肯循环的问题开始。你会看到发电机、汽轮机、冷凝器、给水泵、锅炉等在整个工作循环的作用！
part 1主机动画
▲ 火力发电流程原理
▲ 核能发电流程原理
▲ 水力发电流程原理
▲ 光热发电原理
▲ 垃圾发电原理
火电基本系统如下：
汽水系统
燃烧系统
上汽西门子1000MW汽轮机结构示意动画
part2 各种泵的原理图
双动往复泵
蒸汽喷射泵
旋涡泵
轴流管道泵
水环式真空泵
离心泵
单作用叶片泵工作原理
外啮合齿轮泵工作原理
螺杆泵
轴向柱塞泵
离心泵原理
罗茨真空泵
单柱塞式液压泵（化工707制作）
part3 各种回路控制原理图
▲ ETS动作原理
▲ MTS动作原理
▲ OPC动作原理

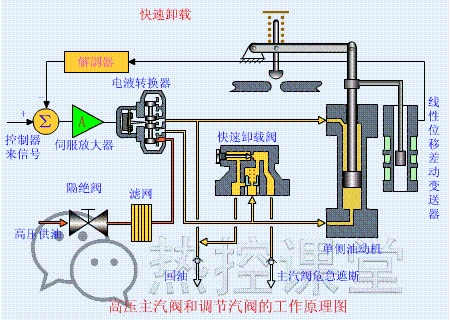

▲ 快速卸载原理
▲ 手动卸载原理
▲ 手动遮断及复位原理（75S）
▲ 调门关原理
▲ 调门开原理
▲ 远程遥控复位原理（55S）
▲ 遮断原理（90S）
蓄能器保压回路
蓄能器的快速运动回路
阀中位卸荷回路
自动补油保压回路
调速阀并联速度切换回路
进油节流调速回路之低速
进油节流调速回路之高速
进油节流调速回路之节流过重
行程阀速度换接回路
湿法脱硫工艺流程图
发动机正常及外部短路
发动机内部短路
part4 各种阀门原理图
电厂各种阀门动画原理
直动式溢流阀
液动滑阀
先导式溢流阀
先导式溢流阀卸荷
三位五通换向阀
普通单向阀工作原理
换向阀的位通
电磁阀
调速阀
减压阀
节流阀
顺序阀
外控内泻顺序阀
手动换向阀
三位四通换向阀
两位四通换向阀
两位两通换向阀
▲ 各类阀门原理
1.截断阀类主要用于截断或接通介质流。包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要用于调节介质的流量、压力等。包括调节阀、节流阀、减压阀等。
3.止回阀类用于阻止介质倒流。包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。包括各种结构的分配阀和疏水阀等。
5.安全阀类用于介质超压时的安全保护。包括各种类型的安全阀。
part5 各种辅机原理图
多管电除尘器
立式旋风水膜除尘器
文丘里吸收器
电除尘
液力耦合器原理
除氧器横截面图
气动门链接
离心通风机
轴流通风机
罗茨鼓风机
▲ 孔板流量计
▲ 文丘里流量计
▲ 涡街流量计
▲ 压力表原理
▲ 翻板式液位计原理
▲ 地磅秤原理
▲ 皮带秤原理
▲ 风机挡板门原理
▲ 螺杆压缩机原理
▲ 减速机构造与原理
▲ 电机原理动图
▲ 蒸汽吸收式制冷原理
▲ 尿素热解脱硝流程原理
▲ 湿法脱硫工艺原理
▲ 钢球磨煤机内煤的破碎原理
▲ 碎煤机工作原理
▲ 螺旋输送机（绞龙）原理
